​蜂鸣器驱动电路图(压电蜂鸣器驱动电路)

蜂鸣器驱动电路图(压电蜂鸣器驱动电路)

蜂鸣器驱动电路由一个振荡器和一个放大器组成。振荡器产生一定频率的电信号，然后经过放大器放大后驱动蜂鸣器振动发出声音。常见的蜂鸣器驱动电路有基于CMOS、NE555、ATmega等芯片的设计方案。其中，CMOS型蜂鸣器驱动电路简单易用，ATmega型蜂鸣器驱动电路可通过程序实现音调控制、间隔时间控制等功能。

protues中蜂鸣器如何发出声音 给个电路图

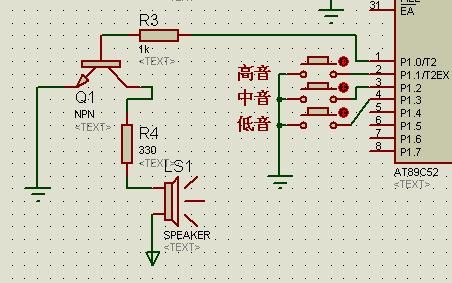

电路图如下：

蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机IO引脚输出的电流较小。

单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。三极管的作用为驱动，通过三极管放大驱动电流，从而可以让蜂鸣器发出声音。

扩展资料：

有源蜂鸣器和无源蜂鸣器的区别：

这里的“源”不是指电源。而是指震荡源。 也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。

而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。

有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

无源蜂鸣器的优点是：便宜且声音频率可控，可以做出“多来米发索拉西”的效果。在一些特例中，可以和LED复用一个控制口 有源蜂鸣器的优点是：程序控制方便 。

直接接个蜂鸣器就可以了啊。主要是程序中比如是接在P2.0上。那么启动的时候写成P2.0=~P2.0.就会听到滴滴的声音

电阻大小 输入6.3 BUZZER 选 DC 0perated buzzer output.......card双击击 BUZZER 修改属性0perating voltage 写 1.6load resistance 写6.电阻下面是接个电源。

电阻大小输入6.3BUZZER选DC0peratedbuzzeroutput.......card双击击BUZZER修改属性0peratingvoltage写1.6loadresistance写6.电阻下面是接个电源。

你输入方波就响了。频率不要太小。

蜂鸣器接线原理？

一、了解蜂鸣器发声原理。例如：

1.有源自激型蜂鸣器是直流电源输入经过振荡系统的放大取样，电路在谐振装置作用下产生声音信号。

2.无源他激型蜂鸣器是方波信号输入谐振装置转换为声音信号输出的方式发声。

二、发声连接 *** 。主要是连接方式不同，例如：

1.有源自激型蜂鸣器只要直接接上额定电源，这样就可以连续发声了。

2.无源蜂鸣器则需要连接在音频输出电路中连接，才会周期性地振动发声。

3.为了使负载获得良好的阻抗匹配，使负载获得最大功率。可以把把变压器的初级即220V的那个绕组，接到原来接高阻耳机的那个地方，把次级绕组接在原来接普通耳机的那个地方就好了。

蜂鸣器怎么接线

下面跟大家介绍下一般的接线 *** 。

1.蜂鸣器信号一个接地一个接信号，电路设计采用直接接正，三极管接控制地。

2.首先要确认蜂鸣器的正负，新的长脚是正，短脚为负。蜂鸣器的电压限制，一般的蜂鸣器选择5V电压。

3.蜂鸣器的声音主要与参数有关，有高分贝和低分贝的。
