单冷空调器的制冷系统由压缩机、冷凝器、 毛细管、 蒸发器组成， 称为制冷系统四大部件。

1压缩机

压缩机是制冷系统的心脏， 将低温低压的气体压缩成为高温高压的气体， 由电机和压缩部分组成。

电机通电后运行， 带动压缩部分工作， 使吸气管吸人的低温低压制冷剂气体变为高温高压气体。

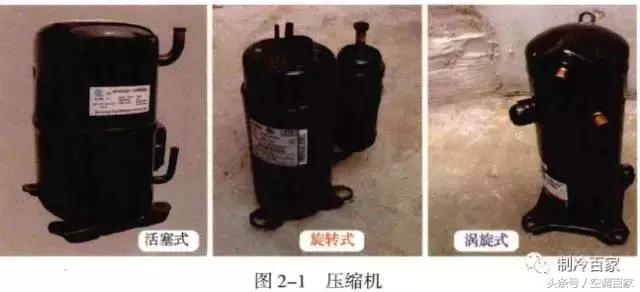

常见型式有三种：

活塞式、 旋转式、 涡旋式

1、活塞式压缩机常见于老式柜式空调器中， 通常为三相供电， 现在已经很少使用；

2、旋转式压缩机大量使用在lP～3P的挂式或柜式空调器中， 通常使用单相供电， 是目前最常见的压缩机；

3、涡旋式压缩机使用在3P及以上柜式空调器中， 通常使用三相供电由于不能反向运行 使用此类压缩机的空调器室外机设有相序保护电路。

2冷凝器

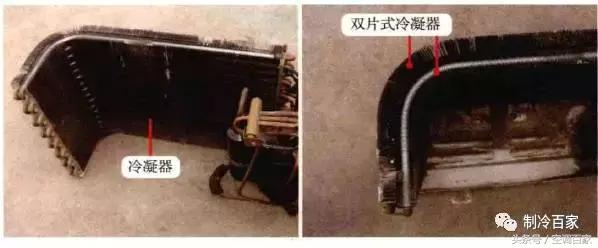

冷凝器实物外形见图

作用是将压缩机排出的高温高压的气体变为低温高压的液体。

压缩机排出高温高压的气体进入冷凝器后， 吸收外界的冷量， 此时室外风机运行， 将冷凝器表面的高温排向外界， 从而将高温高压的气体冷凝为低温高压的液体。

常见型式：常见外观形状有单片式、 双片式或更多。

3节流原件

1、毛细管

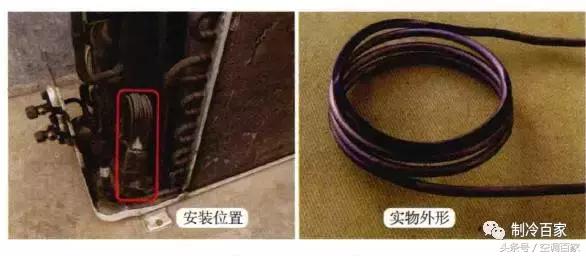

毛细管由于价格低及性能稳定， 在定频空调器和变频空调器中大量使用， 安装位置和实物外形见图：

毛细管的作用是将低温高压的液体变为低温低压的液体。 从冷凝器排出的低温高压液体进入毛细管后， 由于管径突然变小并且较长， 因此从毛细管排出的液体的压力已经很低， 由于压力与温度成正比， 此时制冷剂的温度也较低。

2、电子膨胀阀

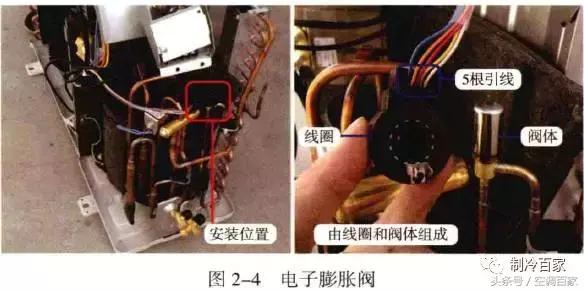

部分空调器使用电子膨胀阀作为节流元件，安装位置和实物外形见图：

相对于毛细管， 具有精确调节、 制冷剂流量控制范围大等优点， 但由于价格高， 且需要配备室外机主板 ， 因此应用在部分高档定频空调器或变频空调器中。

4蒸发器

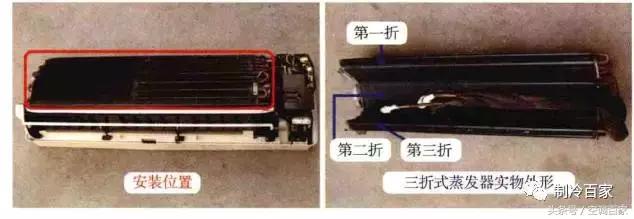

蒸发器实物外形见图：

作用是吸收房间内的热量， 降低房间温度。

工作时毛细管排出的液体进入蒸发器后， 低温低压的液体蒸发吸热， 使蒸发器表面温度很低， 室内风机运行， 将冷量输送至室内， 降低房间温度。

5制冷循环

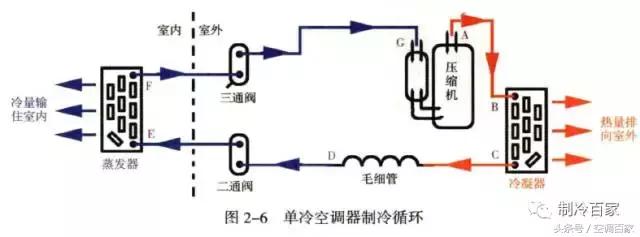

单冷空调器制冷循环见图：

（红线表示高温管路，蓝线表示低温管路）

1、压缩：

来自室内机蒸发器的低温低压制冷剂气体，被压缩机吸入压缩成高温高压气体。

2、冷凝

排入室外机冷凝器， 通过轴流风扇的作用， 与室外的空气进行热交换而成为低温高压的制冷剂液体，。

3、节流

经过毛细管的节流降压降温后进入蒸发器。

4、蒸发

在室内机的贯流风扇作用下， 吸收房间内的热量（即降低房间内的温度）而成为低温低压的制冷剂气体； 再被压缩机压缩， 制冷剂的流动方向为：

A→B→C→D→E→F→G→A

如此周而复始地循环达到制冷的目的

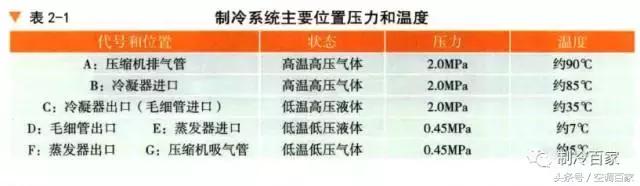

制冷系统主要位置压力和温度见表
