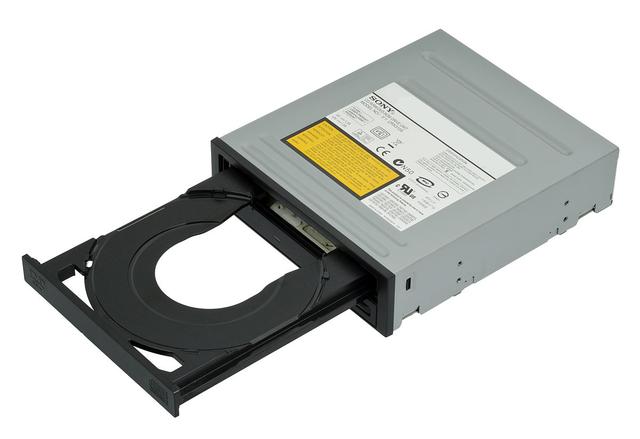

有相当一部分小伙伴都在好奇心的驱使下，不同程度地拆开过淘汰的DVD播放机或者电脑，都会拆出来一个如上图所示的一个“铁盒子”，它就是我们所说的光驱，它里面有激光二极管或者红外线发生器，然而很多人拆开后都会丢弃，但不知道如何利用，那么本篇文章将会教大家如何利用DVD-RW中的激光单元制作一个可以燃烧火柴的激光器。

在制作之前务必警告大家！DVD-RW 驱动器的激光二极管发出可见和不可见的激光辐射，非常危险！激光束会对眼睛造成永久性的伤害。即使没有镜头，我们也不能直视工作中的二极管或将其指向反射表面，另外激光束会导致灼伤或火灾。

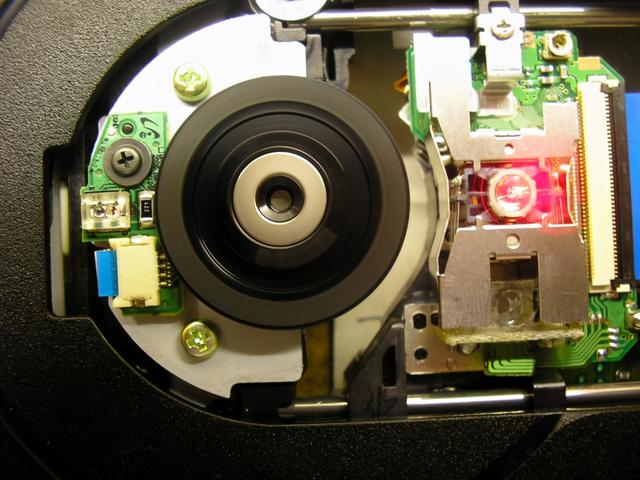

图为工作状态下的DVD-RW驱动器，也就是我们常说的电脑光驱，在DVD-RW中有 2 个刻录二极管：右侧激光单元发射两种光线，红外线用于 CD，而红色激光则用于DVD。左侧是Light Scribe系统传感器，用来感知光盘的刻度或者角度的。

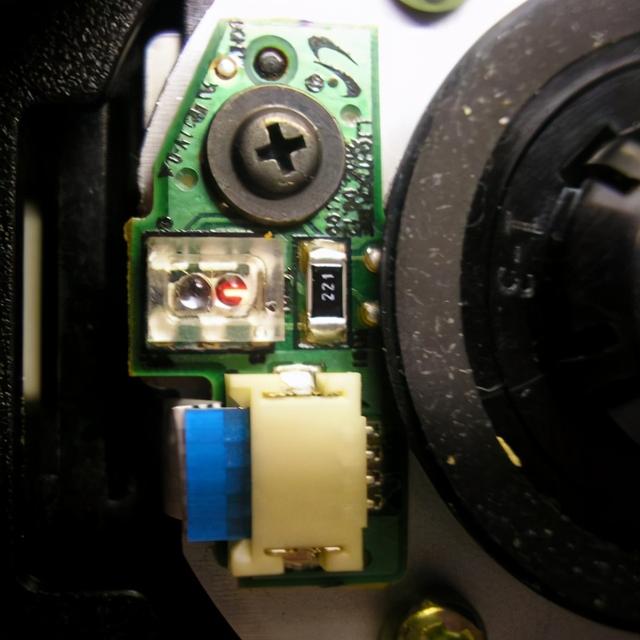

我们可以看到 Light Scribe 传感器发出的微弱光线。

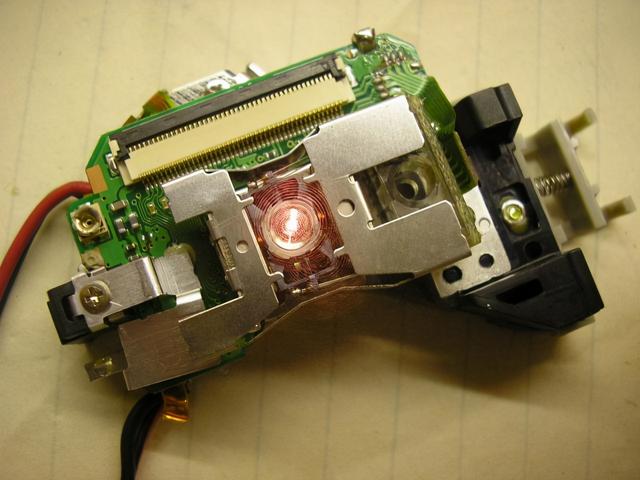

光驱读取模式下的红色激光，这也是我们的主角，我们要用它来制作一个激光笔。

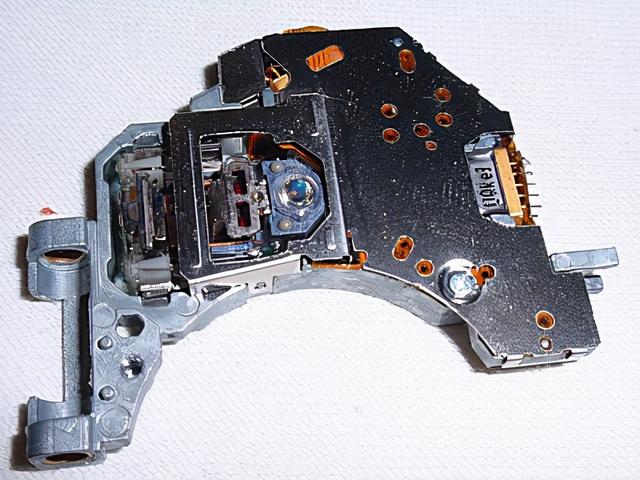

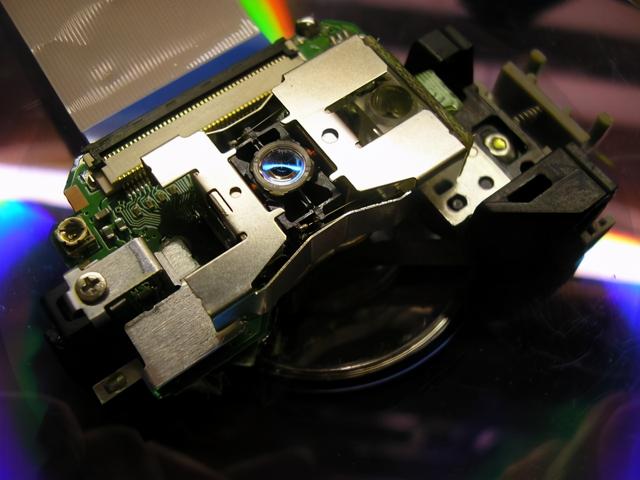

就是这个小东西，它看起来只有一个发光的部位，其实里面有两个激光二极管。

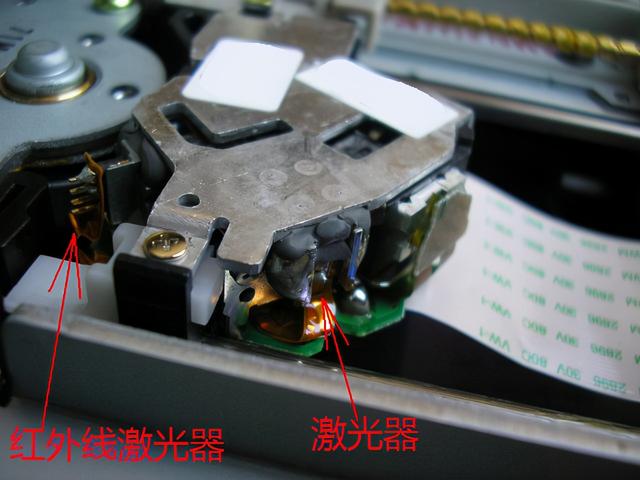

左边的是红外激光器，用于CD，右侧则是用于DVD，这两个二极管共同存在于这个激光单元内。

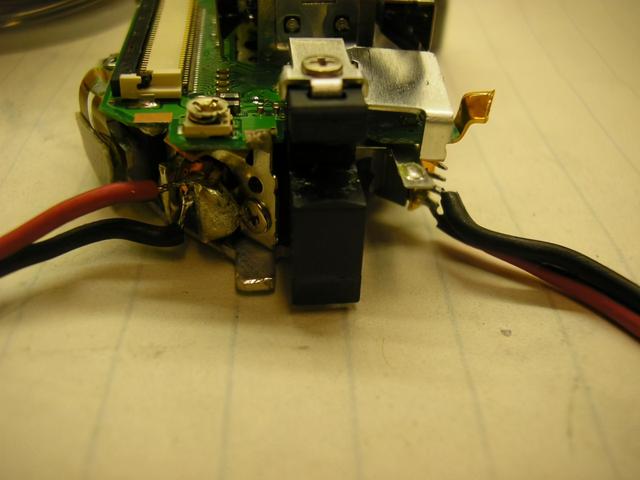

我们在这两个二极管上焊接好电线，比较激光二极管和红外二极管的区别。

红色激光二极管发出的激光。

红外线二极管。与激光二极管相比，它的光看起来很微弱，但功率是相同的。手机镜头传感器对它不太敏感，人眼则更不敏感。所以我们要用的是激光二极管。

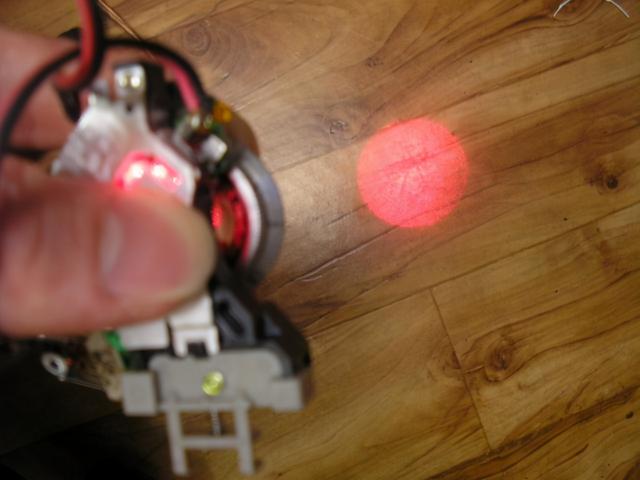

由于使用光驱原有的激光模组，发出的激光会出现散射现象。

因为距离越远，散射面积越大，而且不会反射很远，所以我们可以利用透镜来集中光束。

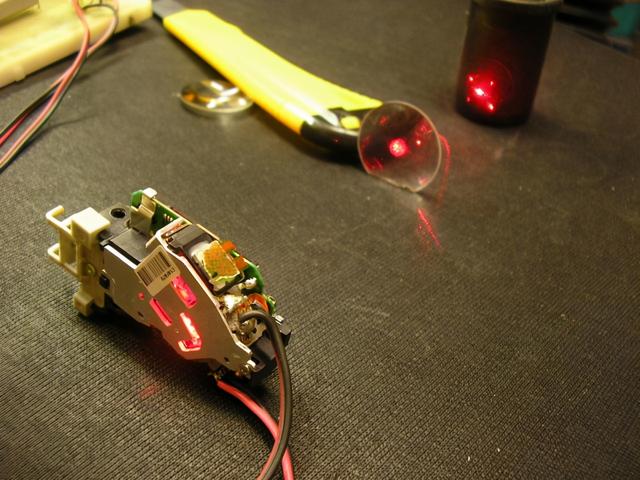

可以来回挪动激光单元或透镜，以聚焦形成激光束。

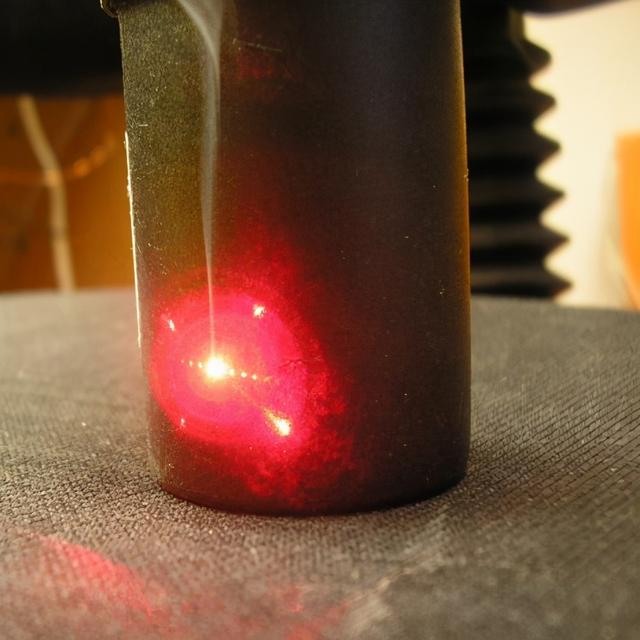

可以看到物体表面已经开始冒烟，用它来燃烧火柴对其来说，也是一件很容易的事情。

但是这样看起来很麻烦，我们直接去掉激光模块上面不必要的透镜，可以直接形成激光束。

当我们平放激光模组的时候，注意它的透镜是向上的。

我们可以将其外壳打开，去掉激光模组向上折射的透镜（前透镜和角度镜）。

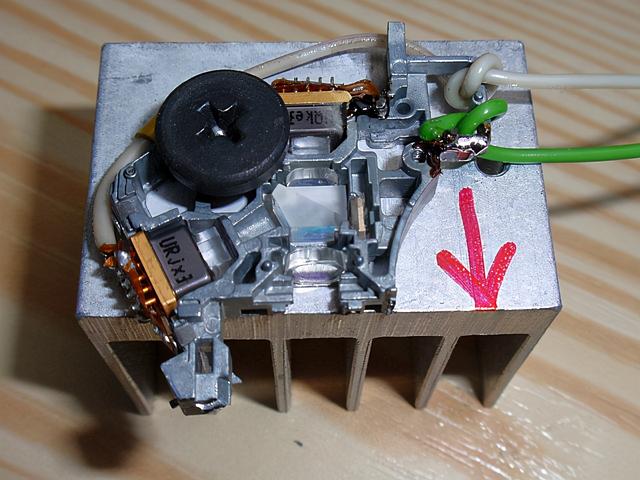

然后将其固定起来，这时候我们就可以得到一个简单的激光器了。

通电后是这样的，电流不要超过50mA，切勿对准可燃物或者人的眼睛，使用完成后，请不要用手触摸模组，请注意，两个二极管同时工作会产生大量热量，可能会烫伤手指。

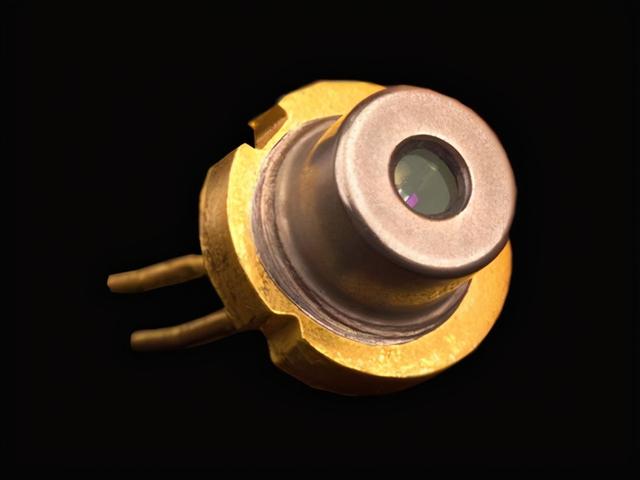

如果你的动手能力很强，则可以拆下激光模组中的激光二极管。

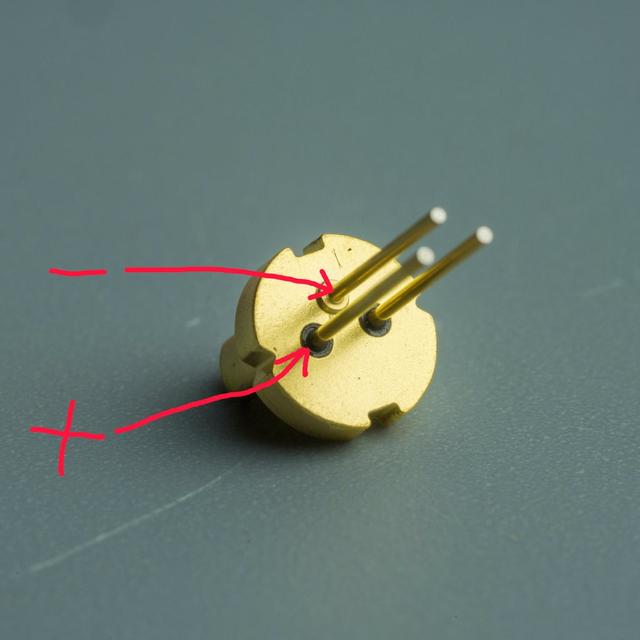

其正负极如图所示。

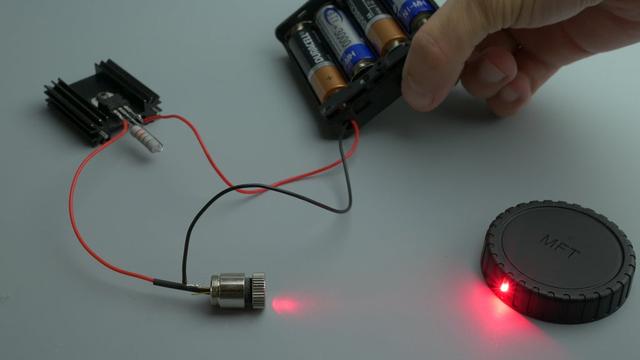

用一个 LM317芯片和 3.3欧姆的电阻，外加一个散热器，制作一个限流器，如果直接使用电池带动激光二极管，则会直接损坏。

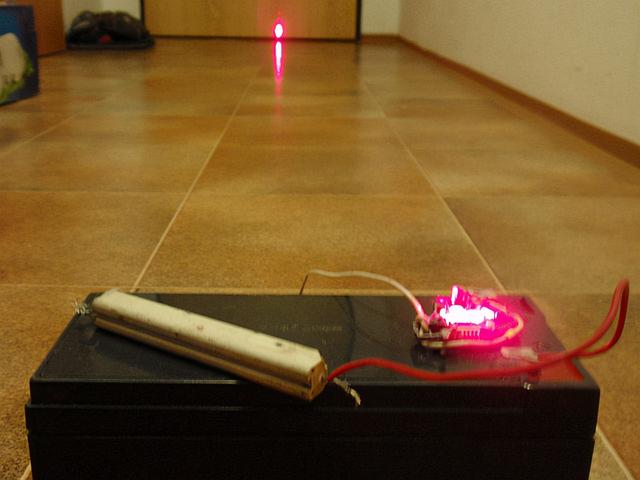

如图连接好之后，即可发射激光，激光的透镜可以采用拆卸激光模组时留下的圆形透镜，即可。

下面是效果视频：

感谢阅读，如果大家有其他想法，可在评论区讨论。

,
